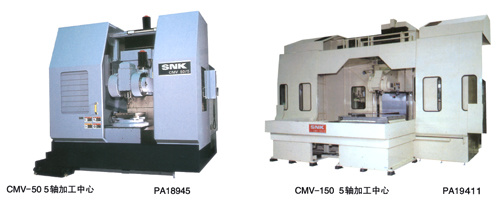

CMV 5軸加工中心
連續5軸加工中心能滿足各種加工的需要，包括5軸聯動及各種斜面加工
所屬分類：
產品中心
產品描述
連續5軸加工中心能滿足各種加工的需要，包括5軸聯動及各種斜面加工
PSR6E橋式多功能加工中心
● 采用簡潔緊湊的主軸頭結構，減少與工件的干涉
● 可選的高速主軸滿足各種加工5，000～40，000min-1(可選)
● 全封閉的防護罩(可選)確保清潔和安全的工作環境
● 配備各種5軸加工的支持功能
| CMV50 | CMV70T | CMV100 | CMV150 | ||
| 工作臺尺寸 | mm | 500×500 | 700×700 | 1,000×1,000 | 1,500×1,500 |
| 從工作臺表面到主軸端面的距離（當主軸處在水平位置時） | mm |
0~850 （0~33） |
0~900 （0~35） |
0~1,300 （0~51） |
0~1,700 （0~67） |
| 從工作臺表面到主軸端面的距離（當主軸處在垂直位置時） | mm | 600 | 650 | 1,000 | 1,400 |
| 工作臺負重 | kg | 800 | 800 | 2,500 | 6,500 |
| 工作臺左右行程 | mm | 900 | 900 | 1,500 | 2,000 |
| 主軸頭上下行程 | mm | 850 | 900 | 1,300 | 1,530 |
| 立柱前后行程 | mm | 1,000 | 1,100 | 1,330 | 1,700 |
| 主軸頭傾斜（a軸） | 度 | 30~-120 | 30~-120 | 30~-120 | 30~-120 |
| 工作臺旋轉（c軸） | 度 | 連續回轉 | 連續回轉/車削 | 連續回轉 | 連續回轉 |
| 主軸轉速 | min-1 | 150~16,000 | 150~16,000 | 40~8,000 | 40~8,000 |
| 主軸驅動電機 | kW | VAC 25/18.5 | VAC 25/18.5 | VAC 25/22 | VAC 25/22 |
| 刀庫容量 | 把 | 30/50 | 50 | 40/50/60/100 | |
