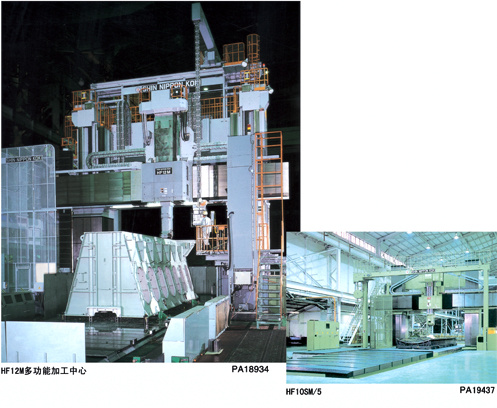

HF-M大型龍門式加工中心/數控龍門銑床系列
可進行大型工件的大功率高精度加工的機床
所屬分類：
產品中心
產品描述
可進行大型工件的大功率高精度加工的機床
● 高剛性橫梁立-立柱結構可穩定地進行大功率加工
● 高剛性的滑枕主軸頭移動可實現高精度加工
● 在大型機床上配備NC裝置可提高生產效率和可操作性
● 特別在船用零件、柴油機機體加工方面可發揮其巨大威力
| HF-8M | HF-10M | HF-7M | ||||
| 立柱間距離 | mm | 4 ,500 | 4,500 | 5,500 | 6,500 | 6,500 |
| 從工作臺面到主軸端面的距離 (最大距離) |
mm | 5,000 | 5,800 | 5,800 | 8,000 | 8,500 |
| 工作臺 (X軸方向×Y軸方向) |
mm | 10,000 × 4,000 |
13,000 × 4,000 |
16,000 × 5,000 |
16,000 × 6,000 |
29,000 × 6,000 |
| 工作臺的容許載重量 | kg | 100,000 | 120,000 | 300,000 | 300,000 | 450,000 |
| 工作臺行程（X軸） | mm | 11,200 | 13,500 | 16,500 | 17,000 | 30,000 |
| 主軸頭行程（Y軸） | mm | 5,200 | 5,500 | 6,800 | 8,000 | 8,000 |
| 滑枕行程（Z軸） | mm | 1,000 | 2,000 | 2,000 | 2,000 | 3,000 |
| 橫梁行程（W軸） | 度 | 3,750 | 3,500 | 4,500 | 6,000 | 6,000 |
| 主軸轉速 | min-1 | 5~2,250 | 5~1,200 | 5~1,200 | 5~1,200 | 2~2,000 |
| 主軸驅動電機 | kW | 45/37 | 150~120 | |||
